Parc éolien de La Vallée – (02) Aisne
Parc de 6 turbines de 3 MW
PUISSANCE RACORDÉE
18 MW
CARACTÉRISTIQUES DU POSTE

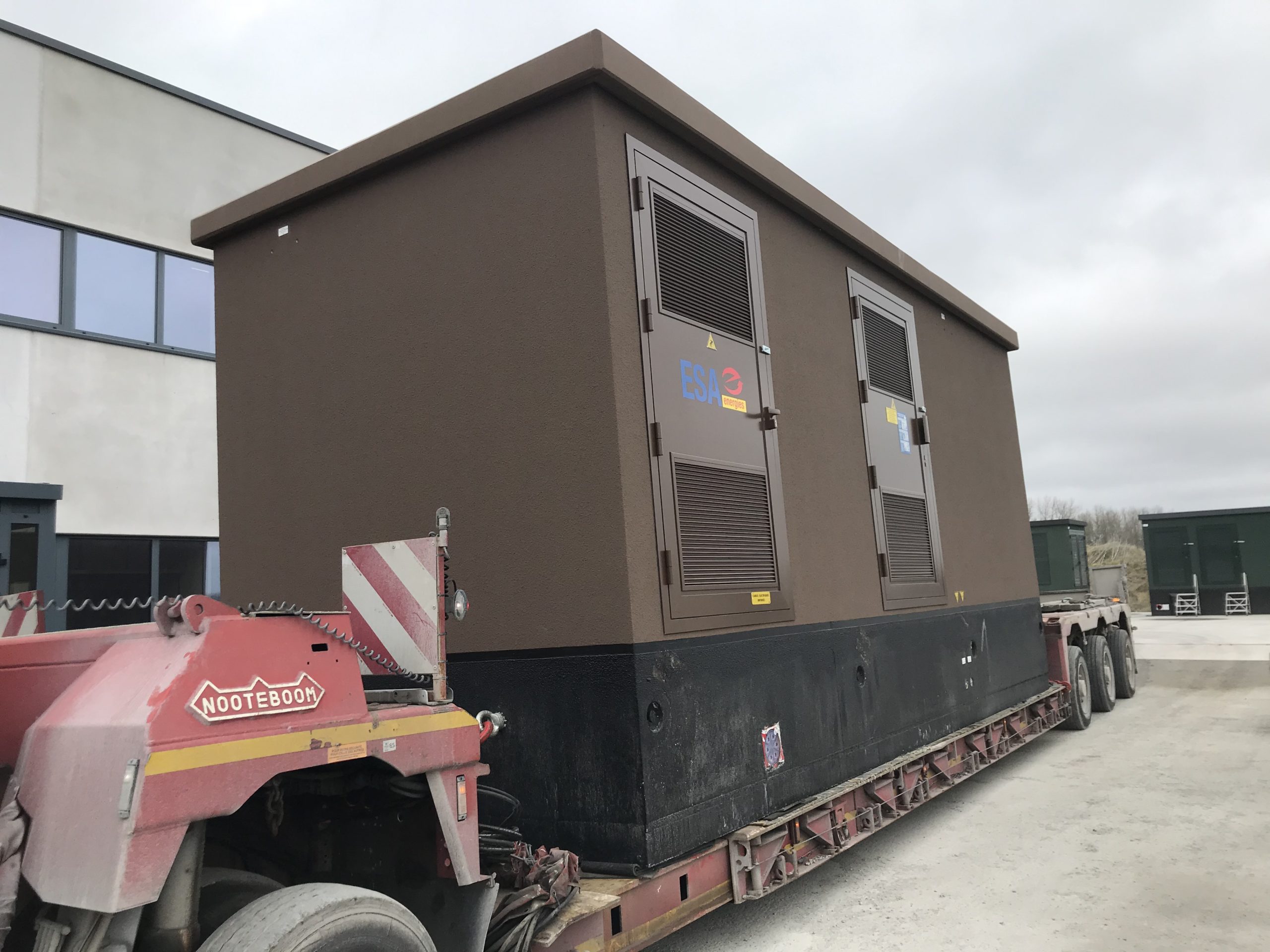

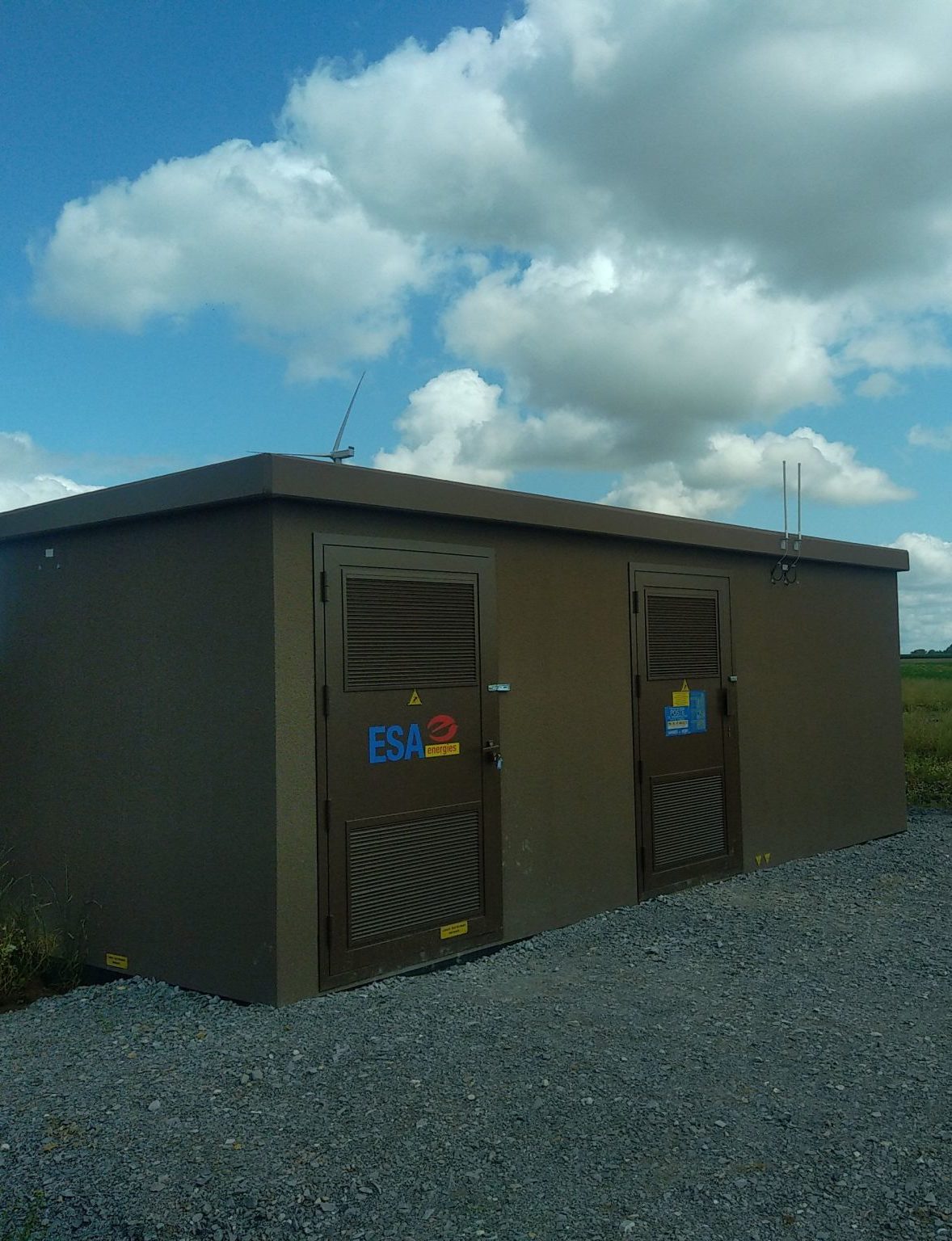

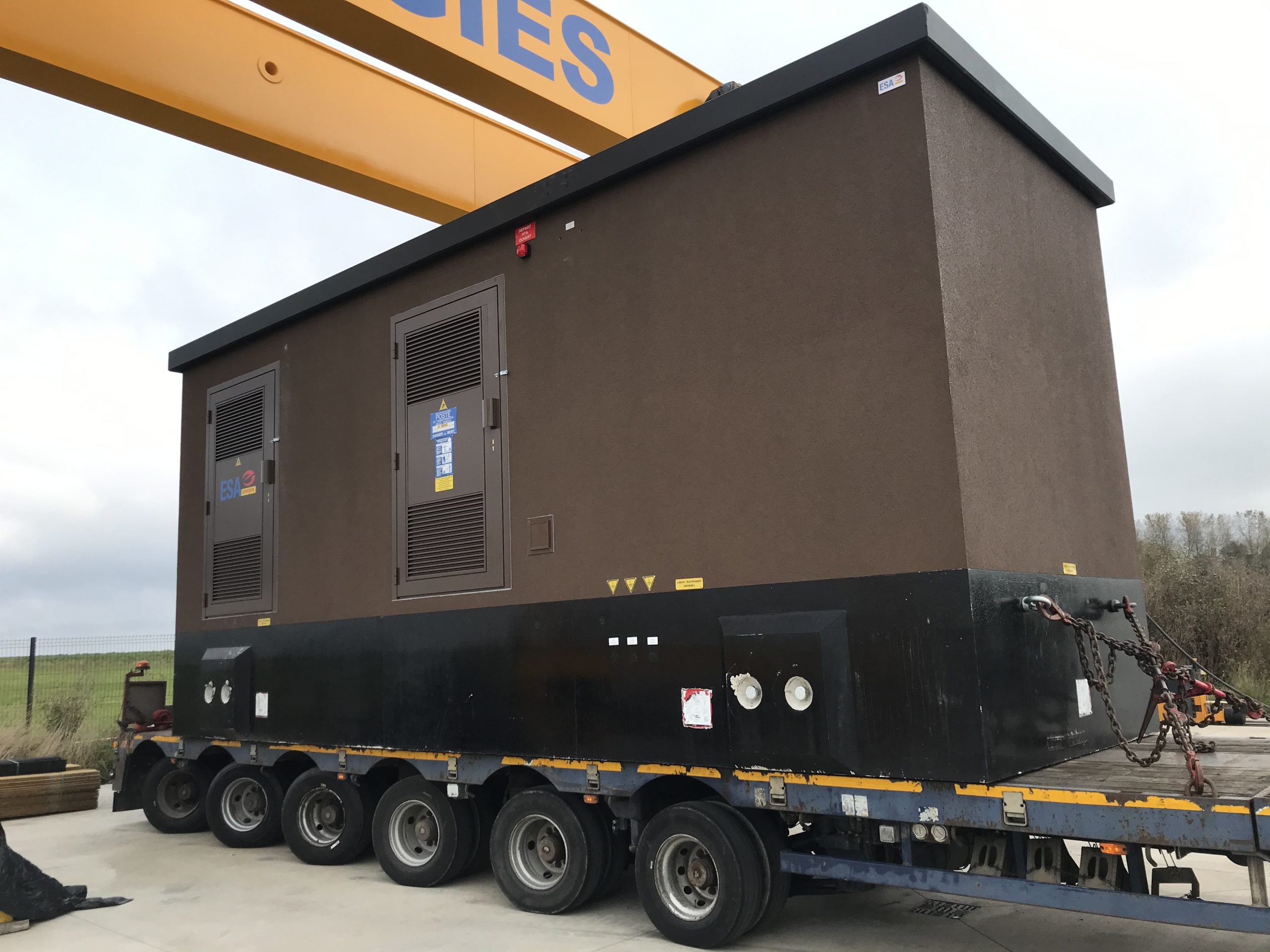

2 Postes de livraison béton
Dimensions : L7mxl2,65mxh3,40m ; Cave de réservation de 0,67m
ÉQUIPEMENT
Pour chaque PDL :
– Tableau Compact HTA C13-100 Monobloc (Cellules 20kV)
– Source d’alimentation Secrours 48 VDC
– ©WBS-Monitoring Automation & Supervision PDL (ESA-energies)
– Relais de protection SIPROTEC – Découplage type H.5
– Redresseur/chargeur/batterie 48V DC type NF C13-100
– Transformateur auxiliaire SEC monophasé 10kVA-20kV/280V
