Parc éolien de Bagatelles – (58) Nièvres
Ce parc solaire est composé de 10 000 panneaux.
PUISSANCE RACORDÉE
17 MWc
CARACTÉRISTIQUES DU POSTE
. 4 postes de transformation
Dimensions : L6m x l2,50m x h3,40m
. 2 PDL/PTR
Dimensions :L6mxl2,50mxh3,40m
ÉQUIPEMENT
– Tableaux compact HTA Monobloc (cellules étanches à leur environnement 21kV)
– Sources d’alimentation secours 48VDC
– Transformateurs ONAN 21kV / 800V / 4 300kVA
– Transformateurs ONAN 21kV / 800V / 1 600kVA
– Transformateurs ONAN 21kV / 800V / 1 000kVA
– Ensemble de tableaux de distribution compact BT 1000/1600/4300kVA – 800V
-

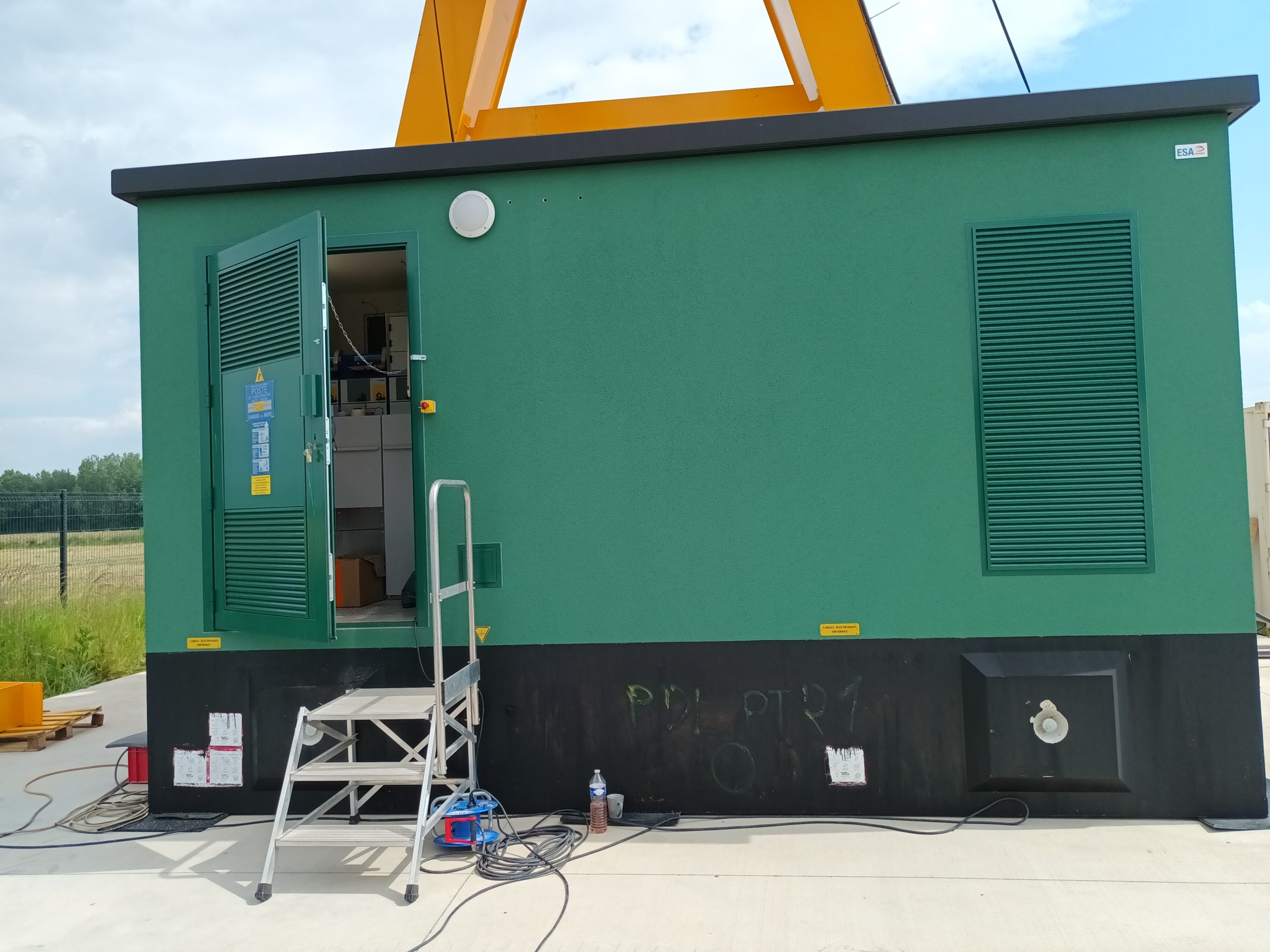

- PDL
-

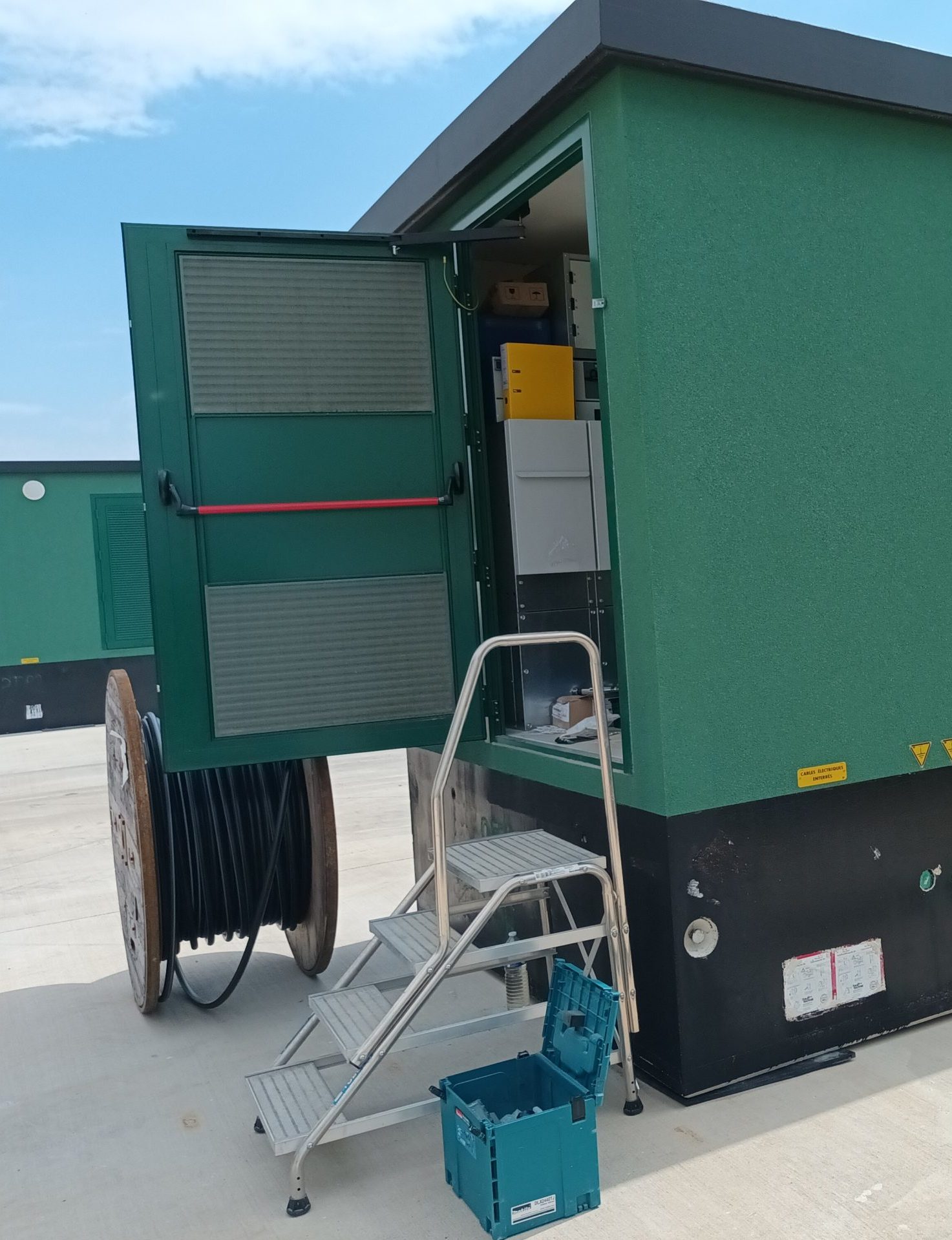

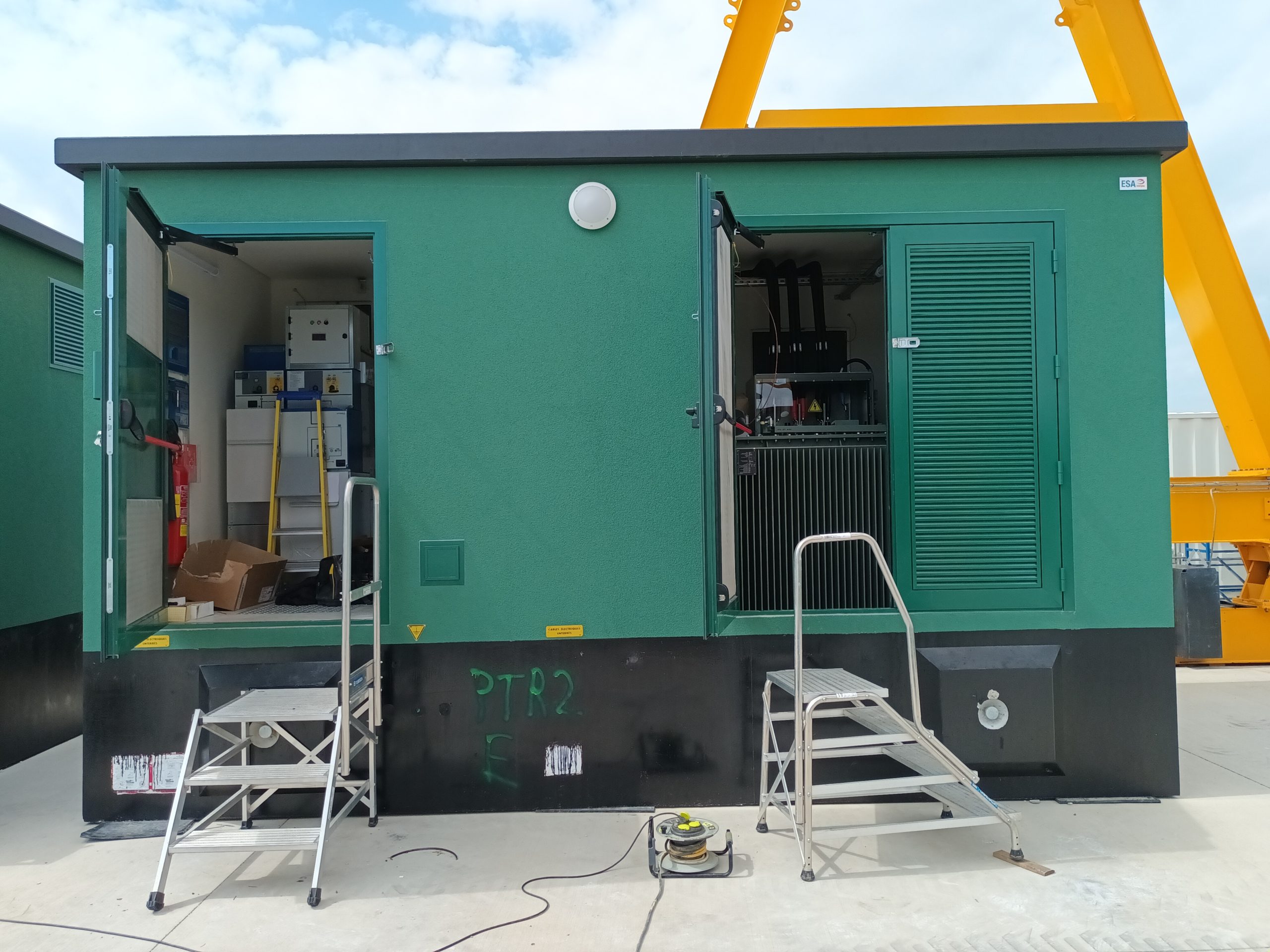

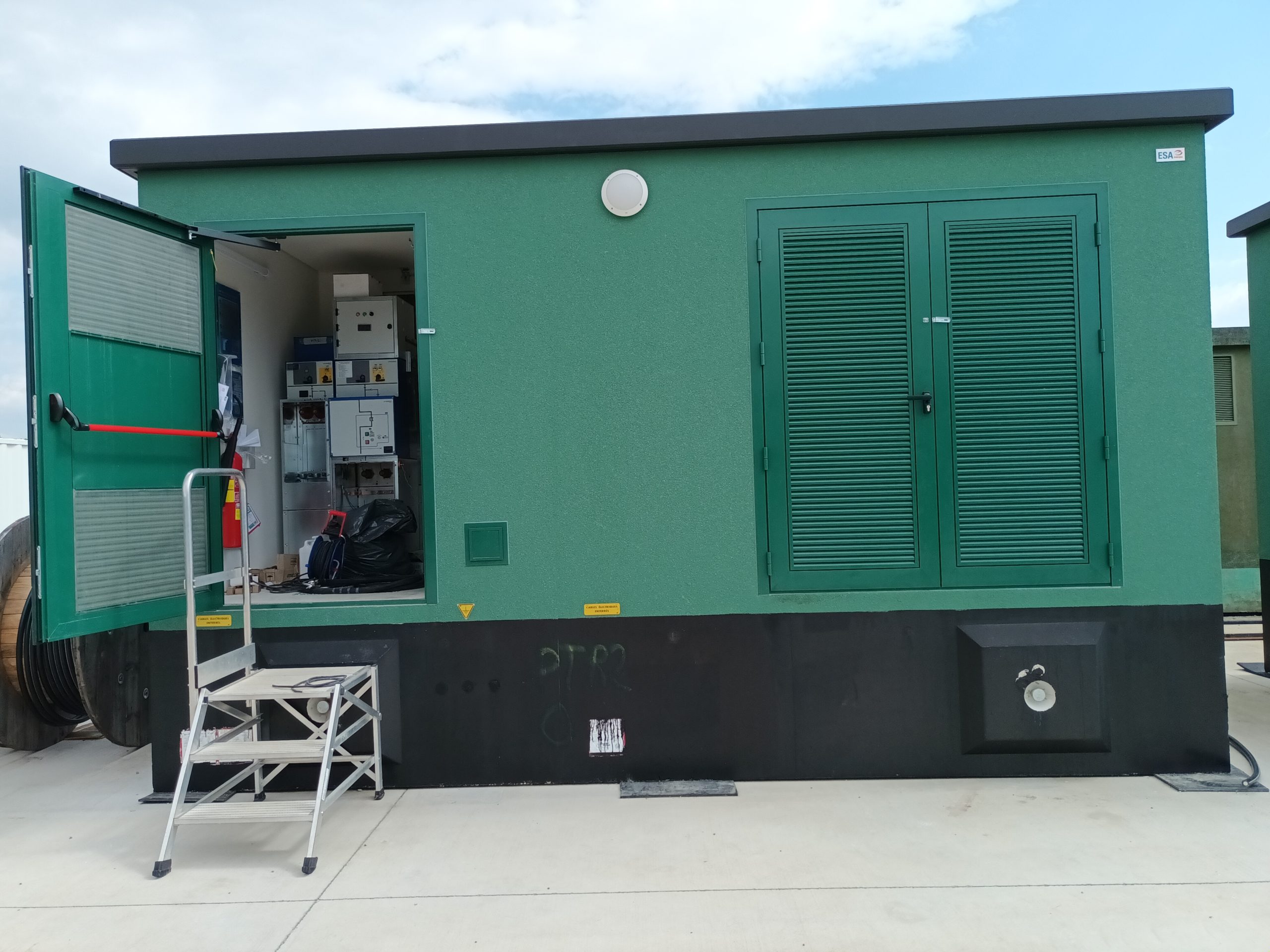

- PTR
-

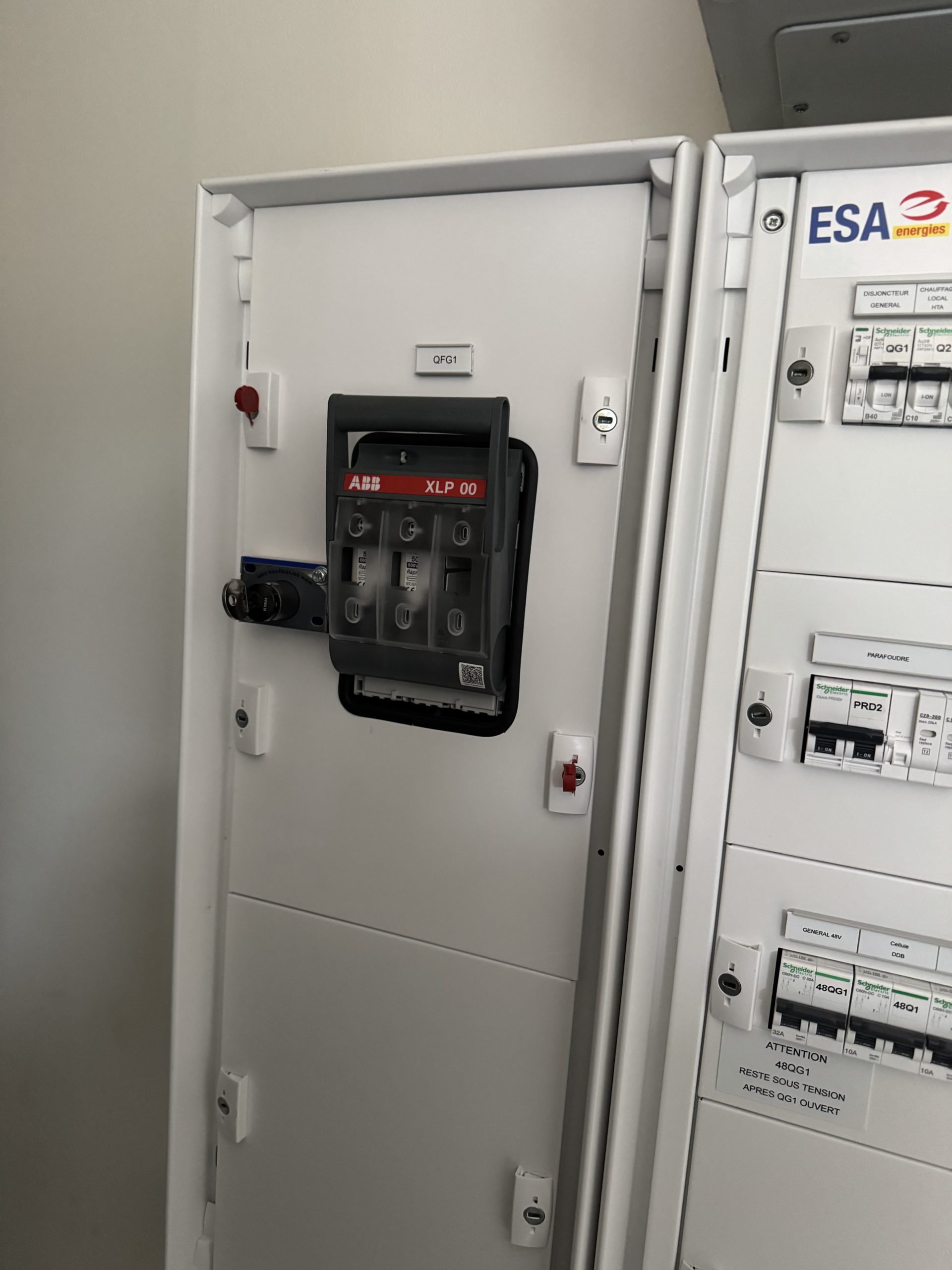

- Sectionneur
